Productintroductie:
Toepassing:Hoge-spanning Lage-spanning
Gebruik: hoogspanningstransmissie, elektrische installatie
Nominale systeemspanning: 11KV-230KV
Gespecificeerde cantileverbelasting (SCL): 1-20KN
Kleur: bruin, grijs of eis van de klant
Toepasselijke norm: GB, IEC, ANSI, CAN, BS, AS of de eis van de klant
Kern: glasvezelkern en porseleinen kern
Materiaal eindfittingen: thermisch verzinkt staal, aluminium-ijzerlegering, roestvrij staal
Wij leveren verschillende soorten lijnpaalisolatoren met klemtop of tie-top.
De lijnpaalisolatoren kunnen worden gemaakt tot 145 kV, 20KN in zowel horizontaal als verticaal type.

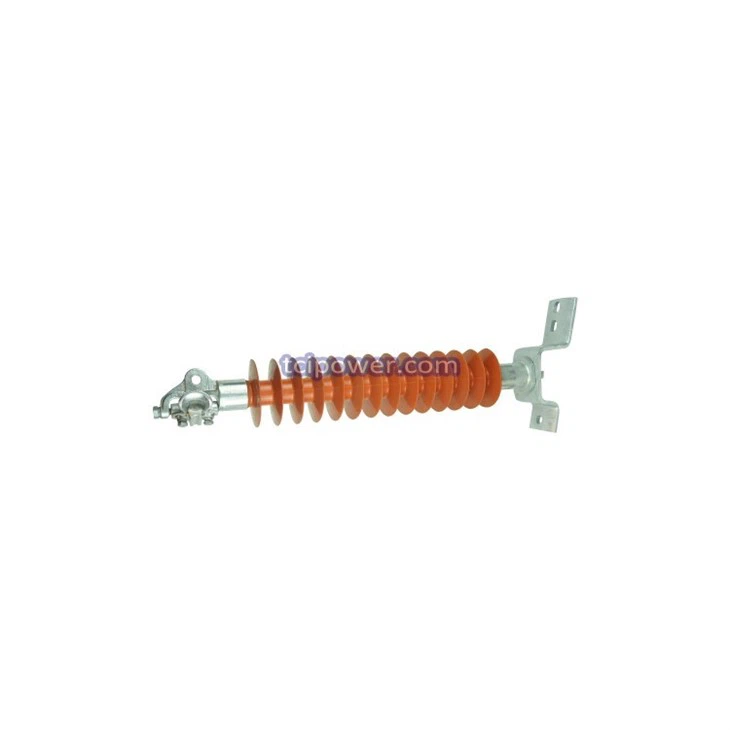

Fig.18-2 FZ-66/12-CF composiet lijnpaalisolator
Algemene afmetingen en kenmerken van de composiet kruis{0}}armisolator uit de FZ-serie
|
Nee. |
Afb. |
Type |
Nominale volt. kv |
SCL & MOCL kN |
Sectie hoogte H, mm |
Min. boogvorming afstand H, mm |
Grote schuur diam D, mm |
Schuurafstand B, mm |
Min. nominale kruip afstand L, mm |
Verlichtingsimpuls weerstaan spanning Groter dan of gelijk aan |
Natte kracht frequentie spanning Groter dan of gelijk aan |
Gewicht kg |
|
2 |
22-2 |
FZ-66/12-CF |
66 |
12/5 |
886 |
670 |
140 |
25 |
2230 |
325 |
140 |
16 |
